Uhlové kontaktné guľové ložiská: komplexný sprievodca

I. Úvod do uhlových kontaktných guľôčok

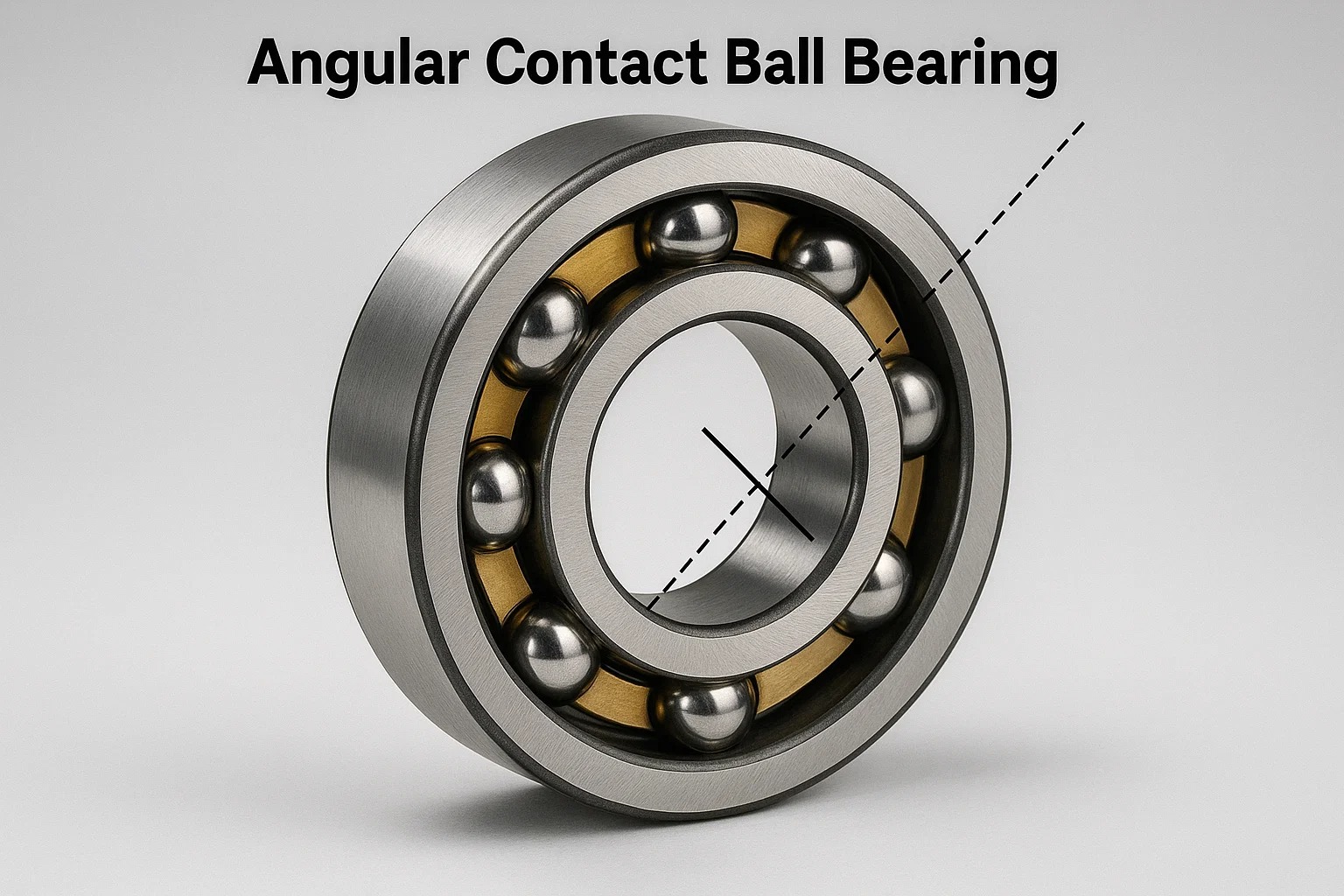

1. Čo je uhlové kontaktné ložisko guľôčok?

A ložisko s uhlovou kontaktou je špecializovaný typ valcovacieho prvku, ktaleboý je navrhnutý tak, aby vyhovoval radiálne aj axiálne zaťaženie súčasne . Na rozdiel od hlbokých guličkových ložísk, ktoré zvládajú predovšetkým radiálne zaťaženie, uhlové kontaktné ložiská

má presne skonštruovaný uhol kontaktu Medzi vnútornými a vonkajšími pretekmi a loptičkami. Tento uhol im umožňuje efektívne podporovať axiálne sily v jednom smere, okrem radiálnych síl.

Definícia a základná funkcia: V jadre uhlové kontaktné ložisko guľôčok uľahčuje rotačný pohyb, zatiaľ čo presne riadi relatívnu polohu komponentov stroja. Jeho jedinečný dizajn mu umožňuje prenášať zaťaženie pôsobiace v uhle k osi ložiska. Táto schopnosť je rozhodujúca v aplikáciách, kde sú prítomné boky a ťahové sily, vďaka čomu sú ideálne pre rôzne priemyselné a automobilové použitie.
Kľúčové vlastnosti a charakteristiky dizajnu: Definujúca vlastnosť týchto ložísk je uhol kontaktu , čo je uhol medzi čiarou spájajúcou body kontaktu gule s pretekárskymi dráhami v radiálnej rovine a čiara kolmá na os ložnej osi. Tento uhol sa môže meniť, zvyčajne od 15 až 40 stupňov , v závislosti od konkrétneho návrhu ložiska a zamýšľanej aplikácie. Vyšší kontaktný uhol vo všeobecnosti poskytuje väčšiu kapacitu axiálneho zaťaženia, zatiaľ čo menší uhol je vhodnejší pre vysokorýchlostné aplikácie s nižším axiálnym zaťažením.

Funkcia	Opis
Uhol kontaktu	Toto je kritický uhol, ktorý určuje podiel Radiálna vs. kapacita axiálneho zaťaženia . Zvyčajne sa pohybuje od 15 ° (optimalizované pre vysokú rýchlosť a nižšie axiálne zaťaženie) 40 ° (optimalizované pre vysoké axiálne zaťaženie). Väčší uhol znamená väčšiu podporu axiálneho zaťaženia.
Oddeliteľný dizajn	Ten Vonkajší krúžok je často oddeliteľný Z vnútorného zostavy prsteňa a gule. Táto konštrukčná funkcia zjednodušuje montážny proces a umožňuje presný výber konkrétnych vnútorných vôle alebo aplikácie predpätia počas inštalácie.
Jednorazový axiálny zaťaženie	Norma jednoradý rad Uhlové kontaktné guľové ložiská sú navrhnuté tak, aby vyhovovali iba axiálne zaťaženia v jednom smere . Na manipuláciu s axiálnymi zaťaženiami z oboch smerov sa zvyčajne používajú v duplexné usporiadanie (párové sady) alebo ako dvojradové ložiská .
Vysoká presnosť	Tieto ložiská sa vyrábajú s veľmi prísnymi toleranciami, ktoré zaisťujú presnosť a minimálny výnos . Táto presnosť je nevyhnutná pre náročné aplikácie, ako sú aplikácie nachádzajúce sa v vretenách strojníc, kde aj mikroskopické odchýlky môžu ovplyvniť výkon.
Tuhosť	Keď správne predbežný , Angular Contact Ball Less ponúka mimoriadne vysoká tuhosť . To minimalizuje vychýlenie hriadeľa pri zaťažení a významne zlepšuje celkový výkon systému, najmä v presných kritických aplikáciách, kde je stabilita prvoradá.

2. Prečo zvoliť uhlové kontaktné guľové ložiská?

Uhlové kontaktné guľové ložiská sú vybrané pre svoj vynikajúci výkon v konkrétnych prevádzkových podmienkach, kde môžu iné typy ložiska zaostávať.

Výhody oproti iným typom ložiska:
- Kombinovaná zaťažovacia kapacita: Ich najvýznamnejšou výhodou je schopnosť efektívne prenášať a Kombinácia radiálnych a axiálnych záťaží súčasne. To ich odlišuje od hlbokých guľôčkových ložísk (primárne radiálne) alebo odtlačky ložísk (primárne axiálne).
- Vysokorýchlostná schopnosť: Vďaka optimalizovanej vnútornej geometrii, presnej výrobnej výrobe a často ľahších dizajn klietok (napr. Polyamid alebo fenolová živica) môžu pracovať pri veľmi vysokej rýchlosti otáčania so zníženou tvorbou tepla.
- Vysoká presnosť a rigidita: Ponúkajú vynikajúcu presnosť a tuhosť behu, vďaka čomu sú ideálne pre aplikácie, ktoré si vyžadujú presné umiestnenie, minimálne vychýlenie a nízke vibrácie. Ak sa používajú v predpätových konfiguráciách, môžu prakticky eliminovať vnútorné povolenie, čo vedie k výnimočnej tuhosti.
- Všestranné konfigurácie: K dispozícii v Jednoradá, dvojradová a štvorbodová kontaktná konštrukcia , môžu byť tiež kombinované v duplexné usporiadanie (tvárou v tvár, chrbtom k sebe alebo taemom) na ďalšie zvýšenie kapacity zaťaženia, tuhosti a schopnosti zvládnuť prevrátenie momentov.
Aplikácie, kde vynikajú: Tieto ložiská sa často vyskytujú v prostrediach náročných vysoká presnosť, vysoké rýchlosti a manipulácia s významnými axiálnymi silami . Vďaka ich schopnosti podporovať kombinované náklady ich robí nevyhnutnými v rôznych náročných strojoch. Bežné aplikácie zahŕňajú:
- Vretená strojov: Rozhodujúce pre presné operácie rezania a mletia.
- Automobilové prevody a ložiská kolies: Manipulácia s hmotnosťou vozidla aj sily v zákrute.
- Čerpadlá a kompresory: Podporujúce rotujúce hriadele pod kombinovanou tekutinou a mechanické zaťaženie.
- Elektrické motory: Najmä vo väčších vysokorýchlostných vzoroch.
- Robotika: Zabezpečenie presného a opakovateľného pohybu robotických kĺbov a ovládačov.

II. Pochopenie dizajnu a funkčnosti

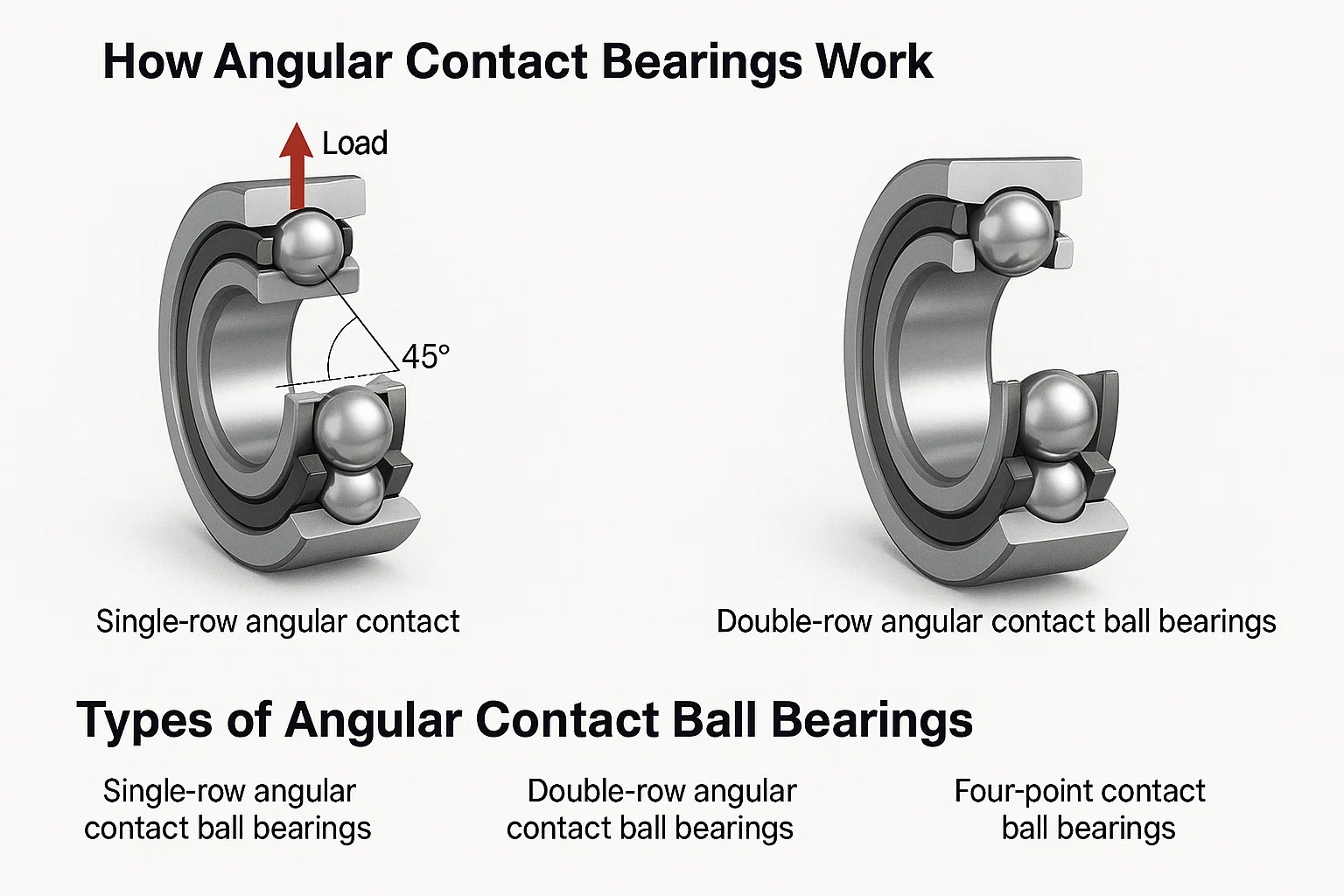

1. Ako fungujú uhlové kontaktné ložiská

Prevádzkový princíp uhlového kontaktného guľového ložiska, ktoré sa nachádzajú uhol kontaktu , čo určuje, ako sú zaťaženia distribuované a podporované.

Vysvetlenie kontaktného uhla: Ak sa na uhlové ložisko s guľôčkovým ložiskom s uhlovou kontaktnou guľkou aplikuje zaťaženie, najmä axiálne zaťaženie, gule sú mierne posunuté pozdĺž závodných ciest. Tento posun vytvára eliptickú kontaktnú plochu medzi každou loptou a vnútornými aj vonkajšími pretekárskymi dráhami. Ten uhol kontaktu je uhol tvorený čiarom cez stred tejto kontaktnej elipsy a čiara kolmá na osi ložiska o rotáciu. Tento uhol je zásadný, pretože určuje podiel aplikovaného zaťaženia, ktoré sa prepravuje axiálne oproti radiálne. Napríklad a väčší kontaktný uhol (napr. 40 °) znamená, že ložisko je lepšie vybavené na manipuláciu s ťažšími axiálnymi zaťaženie, zatiaľ čo a menší uhol (napr. 15 °) je vhodnejšie pre vysokorýchlostné aplikácie, kde prevažujú radiálne zaťaženie a axiálne zaťaženie je ľahšie.
Distribúcia a podpora zaťaženia: Gule v uhlovom kontaktnom ložisku sú zvyčajne pod a predpätie (buď spojené od výroby alebo aplikované počas inštalácie). Toto predpätie zaisťuje nepretržitý kontakt s oboma pretekárskymi dráhami, dokonca aj pri rôznych zaťaženiach, čo je rozhodujúce pre vysokú tuhosť a zabrániť šmyku guľôčok, najmä pri vysokých rýchlostiach. Ak sa aplikuje kombinované radiálne a axiálne zaťaženie, sily sa účinne prenášajú guľami v kontaktnom uhle, čím sa účinne rozdeľujú napätie na väčšiu plochu ako čisto radiálne ložisko. Tento návrh poskytuje vynikajúcu podporu a stabilitu za zložitých podmienok zaťaženia.

2. Typy uhlových kontaktných guľôčok

Uhlové kontaktné guľôčkové ložiská sa dodávajú v rôznych konfiguráciách, z ktorých každá je vhodná pre rôzne kapacity zaťaženia, požiadavky tuhosti a požiadavky na aplikáciu.

Jednoradové uhlové kontaktné guľôčkové ložiská: Jedná sa o najbežnejší typ a môže sa umiestniť na axiálne zaťaženia v Iba jeden smer . Kvôli tejto jednosmernej kapacite axiálneho zaťaženia, na podporu axiálneho zaťaženia v oboch smeroch alebo na dosiahnutie vyššej tuhosti a zvládnutie prevrátenia momentov, často sa používajú v duplexné usporiadanie . Zahŕňajú montáž dvoch ložísk s jedným radom spolu ako pár porovnateľného páru.

Duplexné usporiadanie	Opis	Kľúčové charakteristiky
Tvárou v tvár (DF)	Dva ložiská sú namontované so širšími tvárami dohromady, takže kontaktné čiary sa zbiehajú smerom k osi ložiska.	Dobrá tuhosť, dokáže zvládnuť prevrátenie momentov, mierna rýchlosť.
Back-to-back (DB)	Dva ložiská sú namontované s ich užšími tvárami dohromady, takže kontaktné čiary sa odlišujú od osi ložiska.	Maximálna tuhosť , Vynikajúce na zvládnutie prevrátenia momentov, ideálne pre vysoko presné vretená.
Taem (dt)	Dva ložiská sú namontované rovnakým smerom, s ich kontaktnými čiarami rovnobežnými.	Určený pre extrémne vysoká kapacita axiálneho zaťaženia v jednom smere , Zaťaženie je zdieľané rovnomerne.

Uhlové guľové ložiská s dvojitým radom: Tieto ložiská v podstate kombinujú dva jednoročné uhlové kontaktné ložiská do jednej jednotky. Sú navrhnuté tak, aby sa prispôsobili axiálne zaťaženie v oboch smeroch a často sa vyberajú, keď je potrebný kompaktný dizajn s vysokou tuhosťou, čo eliminuje potrebu samostatných duplexných usporiadaní. Sú k dispozícii s rôznymi vnútornými návrhmi a kontaktnými uhlami, aby vyhovovali konkrétnym potrebám.
Štvorbodové kontaktné guľové ložiská: Jedná sa o jedinečné jednostranné uhlové kontaktné guľôčky s guľôčkami s pretekárskymi cestami navrhnutými na podporu axiálne zaťaženie v oboch smeroch . Vnútorný krúžok je zvyčajne rozdelený a medzi loptičkami a závodmi sú štyri kontaktné body (dva na vnútornom kruhu, dva na vonkajšom krúžku). Tento dizajn im umožňuje zvládnuť reverzné axiálne zaťaženie, zatiaľ čo zaberá menej axiálneho priestoru ako dva ložiská s jedným radom. Sú užitočné najmä pre aplikácie s prerušovanými alebo striedavými axiálnymi zaťaženiami, ktoré ponúkajú kompaktné a efektívne riešenie.

III. Kľúčové funkcie a výhody

Uhlové kontaktné guľôčkové ložiská sú vysoko cenené v rôznych odvetviach kvôli svojim výrazným výkonnostným výhodám. Ich dizajn im umožňuje vyniknúť v situáciách požadujúcich vysoké zaťaženie, výnimočnú rýchlosť a presnú prevádzku.

1. Vysoké zaťaženie

Uhlové kontaktné guľové ložiská sú navrhnuté tak, aby zvládli významné zaťaženie, najmä ak sú tieto zaťaženia kombináciou síl.

Axiálne a radiálne manipulácia s zaťažením: Ten uhol kontaktu je primárnym faktorom určujúcim, ako efektívne uhlové kontaktné ložisko dokáže zvládnuť axiálne a radiálne zaťaženie. Ložiská s väčšie kontaktné uhly (napr. 40 stupňov) sú optimalizované pre ťažšie axiálne zaťaženie, vďaka čomu sú vhodné pre aplikácie, kde je prítomný významný ťah. Naopak, tí s menšie kontaktné uhly (napr. 15 stupňov) sú vhodnejšie pre vyššie rýchlosti a aplikácie, kde prevládajú radiálne zaťaženie. Tento špecifický dizajn umožňuje efektívny prenos síl z rotujúceho hriadeľa cez gule do stacionárneho krytu alebo naopak, čím sa efektívne distribuuje stres.
Kombinácie načítania: Jednou z najväčších silných stránok týchto ložísk je ich schopnosť riadiť kombinované zaťaženia , ktoré sú zmesou radiálnych aj axiálnych síl. To je rozhodujúce v mnohých priemyselných aplikáciách, kde strojy majú zložité viacsmerné sily. Keď sú dva uhlové kontaktné ložiská namontované v a duplexné usporiadanie (DB alebo DF), ich kombinovaná kapacita axiálneho zaťaženia je výrazne vylepšená a získajú schopnosť podporovať prevrátenie momentov, ktoré sú kritické v aplikáciách, ako sú vretená strojov.

2. Vysokorýchlostný výkon

Vďaka dizajnu uhlových kontaktných guľôčok sú mimoriadne vhodné pre vysokorýchlostnú prevádzku, čo je kritickou požiadavkou v mnohých moderných strojoch.

Zohľadnenia pre vysokorýchlostné aplikácie: Aby sa minimalizovala tvorba tepla z trenia a zabezpečila stabilitu pri vysokých RPM, ložiská určené pre vysokorýchlostné aplikácie zvyčajne obsahujú menšie kontaktné uhly (okolo 15-25 stupňov). Často tiež začleňujú vysoko presné gule a pretekárske dráhy , spolu s Optimalizované návrhy klietok . Ľahšie klietkové materiály, napríklad fenolová živica alebo polyamid , často sa používajú na zníženie hmotnosti a zotrvačnosti, čo ďalej prispieva k nižšiemu treniu a tepla. Okrem toho sa minimálne predpätie často používa vo vysokorýchlostných vzoroch, aby sa zabránilo nadmernému hromadeniu tepla, ktoré by mohlo ohroziť výkon a životnosť.
Požiadavky na mazanie: Správne mazanie je prvoradé na udržanie vysokorýchlostného výkonu a predĺženie životnosti ložiska. To často zahŕňa použitie špecializovanej oleje alebo tuky s primeranou viskozitou a prísadami, ktoré vydržia vysoké teploty a šmykové sily bez toho, aby sa rozpadli. V niektorých extrémnych vysokorýchlostných aplikáciách sú pokročilé mazaliská ako mazanie ropného vzduchu sú zamestnané. Tieto systémy zabezpečujú konštantnú, presne odmeranú prívod čerstvého maziva a súčasne pomáhajú prenášať teplo, čím sa počas prevádzky účinne ochladzuje ložisko.

3. Presnosť a rigidita

Uhlové kontaktné guľôčkové ložiská sa často vyberajú pre aplikácie, kde presnosť a tuhosť nie sú možné.

Aplikácie vyžadujúce vysokú presnosť: Tieto ložiská sú nevyhnutné v aplikáciách, kde presné umiestnenie a minimálny výnos sú prvoradé. Prvým príkladom je vretená strojového náradia , kde strihací nástroj musí udržiavať extrémnu presnosť, aby vytvoril diely s tesnými toleranciami a vysokokvalitnými povrchovými povrchmi. Podobne v robotické zbrane , presný pohyb kĺbov, uľahčený týmito ložiskami, je nevyhnutný pre presné manipulácie a montážny úloh.
Minimalizácia nánosu a deformácie: Inherentný návrh uhlových kontaktných ložísk, najmä ak sa používa v predinštalované duplexné dohody , poskytuje výnimočné tuhosť . Predpätie účinne eliminuje vnútorné voľné prostriedky v ložisku, čo sa premieta do minimálnej deformácie pri zaťažení. Táto vysoká tuhosť a výsledný veľmi nízky priebeh (odchýlka od skutočnej rotácie) priamo vedú k zvýšenej presnosti obrábania, zlepšeniu celkového výkonu systému a zníženiu vibrácií, čo prispieva k stabilnejšej a spoľahlivejšej prevádzke.

Iv. Aplikácie uhlových kontaktných guľôčok

Uhlové kontaktné guľové ložiská sa nachádzajú v širokom spektre priemyselných odvetví a strojov kvôli ich univerzálnosti a výnimočných výkonnostných charakteristikách. Ich schopnosť zvládnuť kombinované zaťaženie, vysoké rýchlosti a ponúknuť vysokú presnosť ich robí nevyhnutnosťou v mnohých kritických aplikáciách.

1. Spravodičov

Spravodičov sú pravdepodobne jedným z najdôležitejších prostredí pre uhlové kontaktné guľôčkové ložiská, ktoré požadujú najvyššiu úroveň presnosti a tuhosti.

Podpora vretena: Toto je hlavná aplikácia. Ten vretená strojového stroja je srdcom jeho prevádzky, kde sa strihací nástroj alebo obrobok otáča. Tieto vreteny vyžadujú ložiská, ktoré vydržia extrémne vysoké rýchlosti otáčania, silné rezné sily (radiálne aj axiálne) a udržiavajú presnosť na úrovni mikrónu, aby sa zabezpečila presnosť opracovanej časti. Uhlové kontaktné guľôčkové ložiská, často usporiadané vo vysoko tuhom zhodné sady (napr. Tri alebo štyri ložiská v taemovej/duplexnej konfigurácii), poskytujte potrebnú tuhosť, minimálny priebeh a vlastnosti tlmenia, ktoré sú rozhodujúce pre presné mletie, frézovanie a otáčanie.
Presné obrábanie: Priamy vplyv týchto ložísk na kvalitu konečného produktu nie je možné nadhodnotiť. Ich schopnosť minimalizovať nálad (odchýlka od skutočnej rotácie) a vychýlenie sa priamo premieta do kvalitnejších opracovaných častí s prísnejšími toleranciami, vynikajúcimi povrchovými povrchmi a zníženým chatovaním, čo vedie k významnému zlepšeniu efektívnosti výroby a integrity výrobkov.

2. Robotika

Robotika, najmä v pokročilej výrobe a automatizácii, sa veľmi spolieha na presné a odolné riadenie pohybu, ktoré ponúka uhlové kontaktné guľôčkové ložiská.

Kĺby a ovládače: Robotické zbrane a manipulátory využívajú v ich uhlových kontaktných guľôčkách kĺbové a ovládače na dosiahnutie presných a opakovateľných pohybov. Tieto ložiská podporujú komplexné kombinované zaťaženie (axiálne, radiálne a momenty) generované počas dynamickej prevádzky, čo významne prispieva k celkovej tuhosti, presnosti a hladkému pohybu robotického systému.
Vysoko presný pohyb: V aplikáciách, ako sú chirurgické roboty, roboty priemyselného montáže alebo inšpekčné systémy, je plynulý, bez spätného a presného pohybu uľahčený týmito ložiskami prvoradý pre úspešnú a spoľahlivú prevádzku. Zabezpečujú, aby robotické pohyby boli presné, čo je nevyhnutné pre jemné alebo vysoko opakujúce sa úlohy.

3. Automobilový priemysel

Automobilový priemysel používa uhlové kontaktné guľôčkové ložiská v mnohých kľúčových komponentoch, kde je nevyhnutná spoľahlivosť a kapacita prenášania záťaže.

Ložiská kolies: Mnoho moderných automobilov ložiská sú integrované jednotky uhlového kontaktného ložiska. Tieto jednotky sú navrhnuté tak, aby zvládli významné radiálne zaťaženie z hmotnosti vozidla, ako aj podstatné axiálne zaťaženie generované počas zatáčania, brzdenia a zrýchlenia. Sú navrhnuté pre dlhú životnosť a minimálnu údržbu.
Komponenty prenosu: V nejakom automobilovom priemysle prevody a diferenciály, uhlové kontaktné ložiská sa používajú na podporu hriadeľov, ktoré zažívajú radiálne zaťaženie z prevodových stupňov a prítlačné zaťaženia z špirálových alebo skosených prevodov. Ich schopnosť riadiť kombinované sily zaisťuje efektívny prenos energie a plynulú prevádzku hnacej sústavy.

4. Letectvo

V leteckom priemysle kladie extrémne vysoké požiadavky na spoľahlivosť komponentov, efektívnosť hmotnosti a výkonnosť v drsných podmienkach, vďaka čomu je častým výberom ložisiek s uhlovou kontaktnou guľôčkou.

Aplikácie motora: V motoroch lietadiel sa používajú uhlové kontaktné guľové ložiská v rôznych častiach vrátane prevodovky, doplnkové jednotky a dokonca aj hlavné hriadele . Tu musia vydržať extrémne teploty, veľmi vysoké rýchlosti otáčania a náročné podmienky zaťaženia, často s presnými požiadavkami na rovnováhu.
Riadiace systémy: Nachádzajú sa tiež v kritických lietadlách Ovládanie povrchov, mechanizmy podvozku a ďalšie ovládacie systémy Ak je spoľahlivosť, presnosť a nízke trenie, nie sú možné, aby sa bezpečne a efektívne letové operácie dostali.

Tu je súhrnná tabuľka aplikácií:

Priemysel	Primárne aplikácie	Kľúčové výhody poskytované ložiskami
Strojové náradie	Vretená, otočné stoly, olovené skrutky	Vysoká presnosť, vysoká tuhosť, nízky priebeh, vynikajúca povrchová úprava na častiach
Robotika	Kĺby, ovládače, uchopovače	Presný pohyb, vysoká opakovateľnosť, kompaktný dizajn, kombinovaná podpora zaťaženia
Automobilový	Náboje kolies, prevodovky, diferenciály	Vysoká spoľahlivosť, kombinovaná kapacita radiálneho a axiálneho zaťaženia, dlhá životnosť
Aerospace	Prevodovky motorov, riadiace systémy, ovládače	Schopnosť vysokej rýchlosti, extrémna tolerancia teploty, kritická spoľahlivosť

V. Materiály a výroba

Výkon, trvanlivosť a životnosť uhlových kontaktných guľôčok sú hlboko ovplyvnené materiálmi, z ktorých sú vyrobené, a presnosťou, s akou sa vyrábajú. Tieto faktory určujú schopnosť ložiska odolávať zaťaženiam, rýchlostiam a podmienkam prostredia.

1. Lajné materiály

Výber materiálu pre ložiskové krúžky a gule je rozhodujúci pre určenie jeho pevnosti, odolnosti proti opotrebeniu a únavovej životnosti.

Typy ocele (napr. Chrómová oceľ, nehrdzavejúca oceľ):
- Chrome Steel (AISI 52100 / 100Cr6): Toto je najbežnejší a najčastejšie používaný materiál na nosenie krúžkov a guličiek v štaardných priemyselných aplikáciách. Je to vysoká uhlíková chrómová oceľ známa svojou Vynikajúca tvrdosť, vynikajúca odolnosť voči opotrebovaniu a vysoká únavová životnosť . Jeho konzistentná výkonnosť a nákladová efektívnosť z neho robia výber pre veľkú väčšinu aplikácií na ložisko.
- Nehrdzavejúca oceľ (napr. AISI 440C): Používané predovšetkým v aplikáciách, kde odpor je prvoradý, napríklad v priemysle spracovania potravín, zdravotníckych zariadení, morských prostredí alebo v prostrediach vystavených tvrdým chemikáliám. Aj keď ponúka dobrú odolnosť voči hrdze a farbeniu, jeho kapacita zaťaženia a únavová životnosť sú vo všeobecnosti nižšie ako v prípade chrómovej ocele za podobných podmienok.
Keramické možnosti:
- Kremíkový nitrid (SI3N4) Keramické gule: Tieto sú čoraz viac špecifikované pre vysoko výkonné uhlové kontaktné guľôčkové ložiská, najmä v vysokorýchlostné aplikácie . Keramické gule ponúkajú oproti ocele niekoľko významných výhod:
  - Ľahšia hmotnosť: Sú výrazne ľahšie ako oceľové gule, ktoré drasticky znižujú odstredivé sily pri vysokých rýchlostiach. To vedie k Menej trenia, nižšia tvorba tepla a dlhšie efektívne mazivo .
  - Vyššia tuhosť a tvrdosť: Keramické gule sú oveľa tuhšie a tvrdšie ako oceľ, čo prispieva k zvýšenej rigidite ložiska a zvýšenej odolnosti proti opotrebeniu.
  - Nemagnetické a elektricky izolačné: Sú nemagnetické a môžu pôsobiť ako elektrický izolátor, vďaka čomu sú ideálne pre aplikácie, kde by sa ložisko mohli poškodiť bludné elektrické prúdy.
  - Ložiská s keramickými guľami sa často označujú ako „Hybridné ložiská“ Pretože kombinujú keramické valcovacie prvky s oceľovými krúžkami.

2. Materiály klietok

Ten klietka (alebo držiak) je rozhodujúca zložka, ktorá udržuje valcovacie prvky (gule) oddelené a rovnomerne rozmiestnené okolo pretekov. Jeho materiál ovplyvňuje schopnosť rýchlosti ložiska, hladiny hluku, účinnosť mazania a celkovú životnosť.

Oceľové klietky:
- Pečiatkové oceľové klietky: Sú bežné pre všeobecné účely ložísk. Sú robustný, odolný a vhodné pre mierne rýchlosti a teploty. Ich nákladová efektívnosť z nich robí populárnu voľbu pre širokú škálu aplikácií.
- Opracované oceľové klietky: Ponúkajte vyššiu silu a používajú sa v náročnejších aplikáciách, najmä ak sú prítomné vysoké zaťaženie alebo vibrácie.
Mosadzné klietky:
- Opracované mosadzné klietky: Tieto sú často uprednostňované pre Vyššie rýchlosti a teploty Vďaka svojej vynikajúcej sile, vynikajúcej mazitosti (ktorá znižuje trenie) a schopnosť odolávať vibráciám. Sú tiež menej náchylné na poškodenie určitých typov kontaminácie.
Polymérne klietky (napr. Polyamid, Peek):
- Tieto ľahké klietky sú vynikajúce pre Veľmi vysokorýchlostné aplikácie Kvôli ich nízkemu treniu, zníženému hluku a schopnosti pracovať s minimálnym mazaním. Majú však špecifické obmedzenia teploty a nemusia byť vhodné pre extrémne vysoké teplotné prostredia. Peek (polyéterové ketón) ponúka vyššiu teplotnú odolnosť ako štandardný polyamid.

Tu je rozpis bežných materiálov klietok:

Typ klietky	Charakteristika	Typické aplikácie
Pečiatka	Robustné, nákladovo efektívne, dobré pre všeobecné aplikácie, mierne rýchlosti a teploty.	Všeobecné priemyselné stroje, Automotive.
Opracovaná mosadz	Vysoká pevnosť, dobré mazivo, odolnosť proti vibráciám, vhodné pre vyššie rýchlosti a teploty.	Vretená strojov, čerpadlá, vysokovýkonné priemyselné vybavenie.
Polyamid (nylon)	Ľahké, nízke trenie, tichšia prevádzka, dobrá pre veľmi vysoké rýchlosti, nižšie teplotné limity.	Elektrické motory, malé stroje, vysokorýchlostné aplikácie, kde sa spravuje teplo.
Peek	Ľahká, vynikajúca pre veľmi vysoké rýchlosti a vyššie teploty ako polyamid, chemická odolnosť.	Aerospace, špecializované vysokorýchlostné stroje, lekárske vybavenie, náročné priemyselné použitie.

3. Výrobné procesy

Presnosť a celková kvalita uhlových kontaktných guľôčok sú priamym výsledkom vysoko pokročilých a starostlivo kontrolovaných výrobných procesov.

Presné brúsenie a dokončenie: Obidve pretekárske dráhy (drážky vo vnútorných a vonkajších krúžkoch) a gule prechádzajú viacerými fázami presné brúsenie a superfinovanie . Tento viacstupňový proces zaisťuje extrémne hladké povrchy, mimoriadne tesné rozmerové tolerancie a optimálnu geometrickú presnosť. Tieto faktory sú rozhodujúce pre dosiahnutie vysokej presnosti, minimalizácii trenia a generovania tepla, znižovaní hluku a vibrácií av konečnom dôsledku predĺženia životnej životnosti ložiska. Akékoľvek nedokonalosti v tejto fáze môžu viesť k predčasnému zlyhaniu.
Kontrola kvality: Počas celého výrobného procesu, od inšpekcie surovín po konečný produkt, prísne kontroly kontroly kvality sú implementované. To zahŕňa:
- Dimenzionálna kontrola: Zabezpečenie presných meraní všetkých komponentov.
- Analýza povrchovej úpravy: Overenie plynulosti pretekov a loptičiek.
- Testovanie tvrdosti: Potvrdzovanie odporu materiálu voči deformácii a opotrebovaniu.
- Testovanie hluku a vibrácií: Ložiská sa často testujú na neprijateľné hladiny hluku alebo vzory vibrácií, ktoré by mohli naznačovať vnútorné defekty.
- Každé ložisko je starostlivo skontrolované a často sa podrobuje konečnej kontrole výkonnosti, aby sa zabezpečilo, že spĺňa prísne výkonnostné normy a požiadavky na spoľahlivosť skôr, ako opustí továreň.

Vi. Inštalácia a údržba

Správna inštalácia a prebiehajúca údržba sú absolútne rozhodujúce pre maximalizáciu životnosti, spoľahlivosti a výkonu uhlových kontaktných guľôčok. Dokonca aj ložisko najvyššej kvality môže predčasne zlyhať, ak sa s nimi nebude zaobchádzať, inštalovať alebo správne udržiavať.

1. Správne inštalačné techniky

Nesprávna inštalácia je, žiaľ, jednou z hlavných príčin zlyhania predčasného ložiska. Nájdenie času na dodržiavanie osvedčených postupov môže zabrániť významným prestojom a nákladným opravám.

Manipulácia a montáž:
- Čistota je prvoradá: Ložiská vždy manipulujte v starostlivo čistom prostredí. Dokonca aj drobné častice prachu, nečistôt alebo kovových hoblín môžu pôsobiť ako brúsivy, čo spôsobuje značné poškodenie povrchov precíznych zemín a guličiek, čo vedie k predčasnému opotrebeniu a zlyhaniu.
- Aplikácia kontrolovanej sily: Pri pokuse o namontovanie ložiska na hriadeľ nikdy nanášajte silu priamo na vonkajší krúžok. Naopak, pri montáži ložiska do krytu nepoužívajte silu na vnútorný krúžok. Použitie nesprávneho krúžku na aplikovanie sily môže Brinell (dent) pretekárske dráhy alebo deformovať zložky ložiska. Namiesto toho použite vhodné montážne nástroje ako sú ohrievače ložísk (pre tepelnú expanziu), hydraulické lisy alebo špecializované nárazové rukávy, ktoré zabezpečujú rovnomernú a priamo na správny kruh ložiska (ten, ktorý je namontovaný na tlači).
- Presné zarovnanie: Zaistite, aby bol ložisko dokonale zarovnaný počas procesu montáže. Nesprávne zarovnanie môže viesť k nerovnomernému rozdeleniu zaťaženia cez valcujúce sa prvky, vytváranie nadmerného tepla, zvyšovanie trenia a spôsobenie predčasného lokalizovaného opotrebenia, ktoré drasticky skracuje život.
Vyhýbanie sa poškodeniu: Počas inštalácie sa vyhnite akejkoľvek kladivovej alebo nadmernej nárazovej sile. Takéto akcie môžu ľahko deformovať ložiskové krúžky, pretekárske dráhy alebo gule, čo vedie k brinellingu (trvalé odsadenie), trhliny alebo iné formy poškodenia, ktoré ohrozujú integritu ložiska a drasticky skracujú jeho životnosť. Vždy uprednostňuje kontrolovanú, dokonca silu.

2. Mazanie

Mazanie je životnou životnou hodnotou ložiska. Je nevyhnutné na zníženie trenia medzi valivými prvkami a pretekárskymi dráhami, predchádzanie opotrebeniu, rozptyľovanie tepla generovaného počas prevádzky a poskytovanie ochrany pred koróziou.

Mastnotu vs. mazanie oleja: Výber medzi tukom a olejom do značnej miery závisí od konkrétnych prevádzkových podmienok a požiadaviek na aplikáciu.

Maziva	Charakteristika	Ideálne aplikácie	Úvahy
Mazanie	• Simplistic application<br>• Clean operation<br>• Stays in place well	• Most common type for a wide range of speeds and temperatures<br>• Sealed bearings	• Limited heat dissipation<br>• Re-mazanie intervals are crucial
Olej	• Excellent for heat dissipation<br>• Superior at very high speeds<br>• Cleaner operation for high precision	• Very high-speed applications<br>• High-temperature environments<br>• Precision spindles	• Vyžaduje zložitejšie tesniace a dodávacie systémy (napr. Olejový vzduch, cirkulovanie)

Intervaly mazania: Frekvencia prepracovania (pre tuk) alebo zmeny/ doplňovania ropy závisí od mnohých faktorov vrátane prevádzkovej rýchlosti ložiska, teploty, aplikovaného zaťaženia a špecifického typu použitého maziva. Vždy dodržiavajte odporúčania výrobcu ložiska ako hlavný sprievodca. Je tiež dôležité si to pamätať Nadmerná ťarba môže byť rovnako škodlivá ako nedostatočne , potenciálne vedúce k nadmernému tvorbe tepla v dôsledku chrli, zvýšené trenie a dokonca aj poškodenie tesnenia.

3. Riešenie problémov Bežné problémy

Identifikácia príznakov zlyhania ložiska včas môže byť rozdielom medzi jednoduchou opravou a katastrofickým rozkladom zariadení, čím sa ušetrí významné náklady a prestoje.

Identifikácia zlyhania ložiska: Bežné ukazovatele, ktoré naznačujú problém s ložiskom, zahŕňajú:
- Nezvyčajný hluk: Brúsenie, kňučanie, kňučanie, chrapľavé alebo kliknutia zvuky často ukazujú na problémy s mazaním, kontamináciu, opotrebenie alebo poškodenie závodných ciest alebo valcovacích prvkov.
- Nadmerné vibrácie: Zvýšenie úrovní vibrácií, detegovaných pomocou senzorickej kontroly alebo zariadení na analýzu vibrácií, je silným indikáciou poškodenia, nesprávneho vyrovnania alebo nerovnováhy.
- Abnormálne teplo: Nadmerná tvorba tepla z ložiskového krytu zvyčajne naznačuje vysoké vnútorné trenie, často v dôsledku nedostatočného mazania, nesprávneho predpätia (príliš tesného) alebo vnútorného poškodenia.
- Zvýšený výnos/hra: Viditeľná radiálna alebo axiálna hra (pohyb), ktorá nebola prítomná predtým, naznačuje vnútorné opotrebenie, stratu predpätia alebo vážne poškodenie komponentov ložiska.
Preventívna údržba: Robustný program preventívnej údržby je kľúčom k výraznému rozšíreniu životnosti a zabránenia neočakávaným prestojom. Kľúčové komponenty zahŕňajú:
- Pravidelné inšpekcie: Vizuálne kontroly známok poškodenia, úniku alebo nadmerného hromadenia nečistôt.
- Analýza vibrácií: Používanie špecializovaných nástrojov na monitorovanie trendov v oblasti zdravia a zisťovanie skorých príznakov zhoršenia.
- Monitorovanie teploty: Pravidelná kontrola teploty bývania, aby sa identifikovalo potenciálne problémy s prehriatím.
- Plánované prepracovanie: Prísne dodržiavanie plánov mazania odporúčaných výrobcom a použitie správneho typu a množstva maziva.

Vii. Výber pravého uhlového kontaktného ložiska guľôčkového ložiska

Výber správneho uhlového kontaktného ložiska guľôčkového ložiska je kritickým rozhodnutím, ktoré priamo ovplyvňuje výkon, dlhovekosť a nákladovú efektívnosť vašich strojov. Dôkladné vyhodnotenie niekoľkých kľúčových faktorov je nevyhnutné na zabezpečenie toho, aby ste si vybrali ložisko, ktoré dokonale zodpovedá požiadavkám vašej aplikácie.

1. Faktory, ktoré treba zvážiť

Výber ideálneho uhlového kontaktného ložiska guľôčok zahŕňa systematické hodnotenie prevádzkových podmienok a požiadaviek na výkon. S výhľadom na ktorýkoľvek z týchto faktorov by mohlo viesť k predčasnému zlyhaniu alebo suboptimálnemu výkonu.

Faktor	Opis
Požiadavky na zaťaženie	Toto je prvoradé. Musíte presne určiť obidve veľkosť a smer radiálnych zaťažení and axiálne zaťaženia . Je axiálne zaťaženie jednosmerné alebo obojsmerné? Existujú významné nárazové zaťaženie alebo vibrácie? Konkrétna kombinácia záťaže bude priamo ovplyvniť požadovaný kontaktný uhol a či jediné ložisko alebo a duplexné usporiadanie (napr. DF, DB, DT) je potrebný.
Rýchlosť a prevádzkové podmienky	Posúdiť maximálna prevádzková rýchlosť A požadovaný Faktor rýchlosti (NDM) . Vysoké rýchlosti si často vyžadujú menšie kontaktné uhly, špecializované klietkové materiály (ako je Peek alebo polyamid) a špecifické metódy mazania (napr. Mastenie ropných vzduchov). Zásadne zvážte prevádzkový teplotný rozsah a prostredie (napr. Prítomnosť korozívnych činidiel, prachu, vlhkosti alebo extrémnych teplôt).
Presnosť	Určiť požadované presnosť and tuhosť (tuhosť) vášho systému. Aplikácie, ako je strojové náradie vretená, dopyt po extrémne vysokej presnosti, často si vyžadujú ložiská vyšších tried presnosti (napr. P4, P2), zhodné sady a starostlivo kontrolované predpätie, aby sa minimalizoval run a vychýlenie.
Tuhosť	Koľko deformácie môže aplikácia tolerovať pri zaťažení? Ak sú kritické vysoká tuhosť a minimálny pohyb hriadeľa, potom duplexné usporiadanie (najmä konfigurácia back-to-back alebo DB) bude potrebná na zabezpečenie robustnej podpory proti ohybovým momentom a axiálnym posunom.
Priestorové obmedzenia	Dostupný axiálny a radiálny priestor v kryte a na hriadeli bude určovať prípustné rozmery ložiska (otvor, vonkajší priemer, šírka). To môže ovplyvniť, či je najvhodnejšou voľbou kompaktné jednoradové, dvojradové alebo štvorbodové kontaktné ložisko.
Očakávaný život	Vypočítajte požadovanú životnosť ložiska, zvyčajne vyjadrenú v hodinách alebo miliónoch revolúcií. Tento výpočet založený na dynamickom hodnotení zaťaženia ( C ), statické hodnotenie záťaže ( C 0 ) a ekvivalentné dynamické zaťaženie ( P ) bude usmerňovať výber vhodnej veľkosti a typu ložiska, aby sa splnili ciele spoľahlivosti.
Mazanie	Na základe intervalov rýchlosti, teploty a údržby sa rozhodnite, či mazanie or mazanie oleja je vhodnejšie. Vysoké rýchlosti často požadujú olej na lepší rozptyl tepla, zatiaľ čo mastnota ponúka jednoduchšiu aplikáciu a zadržanie pre mnoho štandardných použití.
Náklady	Vyvážiť požadované špecifikácie výkonnosti s rozpočtovými obmedzeniami. Vyššie triedy presnosti, špecializované materiály (ako keramika) a komplexné duplexné dohody zvyčajne prídu s vyššou cenou. Optimálny výber vyberá výkonnosť s ekonomickou životaschopnosťou.

2. Systém číslovania ložiska

Pochopenie systému číslovania alebo označovania výrobcu je absolútne nevyhnutné pre presnú identifikáciu, výmenu a výber ložiska. Je to „jazyk“ používaný na opis špecifických charakteristík ložiska.

Pochopenie označenia ložiska: Každý typ ložiska a variant je priradený konkrétny Označenie (číslo dielu) výrobcom. Tento alfanumerický kód nie je svojvoľný; Kóduje dôležité informácie o ložisku. Zvyčajne obsahuje podrobnosti o:
- Základné rozmery: Ako je priemer otvoru, vonkajší priemer a šírka.
- Ložisková séria: Označujúca sériu rozmerov a niekedy aj kapacitu zaťaženia vzhľadom na jeho otvor.
- Interný dizajn: Zadanie kontaktného uhol (napr. A, C, E), klietkový materiál (napr. M, T, F) a vnútorná vôľa alebo predpätie.
- Presná trieda: Uvedenie presnosti výroby (napr. P6, P5, P4, P2, pričom P2 je najvyššia presnosť).
- Špeciálne funkcie: Ako sú tesnenia, štíty alebo špecifické mazanie.
Interpretácia katalógov výrobcov: Výrobcovia poskytujú komplexné katalógy v tlači aj online, ktoré slúžia ako neoceniteľné zdroje. Tieto katalógy podrobne opisujú svoje špecifické systémy číslovania a poskytujú rozsiahle technické špecifikácie pre každé označenie ložiska. Nájdete informácie o:
- Dynamické hodnotenie zaťaženia ( C ): Konštantné radiálne zaťaženie, ktoré môže ložisko vydržať pre špecifikovanú ratingovú životnosť (zvyčajne 1 milión otáčok)
- Statické hodnotenie zaťaženia ( C 0 ): Statické radiálne zaťaženie, ktoré zodpovedá celkovej trvalej deformácii valcovacieho prvku a pretekárskej dráhy v najviac stresovanom kontaktnom bode.
- Obmedzujúce rýchlosti: Maximálne povolené prevádzkové rýchlosti s rôznymi metódami mazania.
- Rozmery: Presné merania otvoru, vonkajšieho priemeru a šírky.
- Odporúčané prevádzkové podmienky: Pokyny pre správnu aplikáciu. Znalosť s týmito katalógmi je kľúčom k prijímaniu informovaných a presných rozhodnutí o výbere, čo zabezpečuje, že zvolené ložisko bude fungovať podľa očakávania v zamýšľanej aplikácii.

Záver

Tento komplexný sprievodca preskúmal zložitý svet uhlové kontaktné guľové ložiská , objasňujú ich jedinečný dizajn, rozmanité aplikácie a významné výhody. Ponorili sme sa, čo definuje tieto ložiská, prečo sú často preferovanou voľbou pred inými typmi a ako im ich vnútorná mechanika umožňuje efektívne spravovať komplexné kombinácie zaťaženia.

1. Rekapitulácia kľúčových bodov

V tejto príručke sme sa zaoberali základnými aspektmi, vďaka ktorým sú uhlové kontaktné guľôčkové ložiská neposlušné v moderných strojoch:

Pochopenie dizajnu: Definovali sme uhlové kontaktné guľôčky podľa ich schopnosti zvládnuť radiálne aj axiálne zaťaženie súčasne, poháňané ich kritickými uhol kontaktu . Preskúmali sme rôzne konfigurácie vrátane Jednoradové, dvojradové a štvorbodové kontaktné ložiská ako aj kľúčová úloha duplexné usporiadanie (DF, DB, DT) pre zvýšenú tuhosť a kapacitu zaťaženia.
Kľúčové funkcie a výhody: Zdôraznili sme ich vynikajúce schopnosti v vysoká zaťaženie , efektívne zaobchádzanie s komplexnými zaťažovacími kombináciami. Ich inherentný dizajn umožňuje výnimočné vysokorýchlostný výkon a prispieva k pozoruhodným presnosť a tuhosť , Minimalizácia nákupu a deformácie v kritických aplikáciách.
Rôzne aplikácie: Videli sme, ako sú tieto ložiská životne dôležité v mnohých odvetviach, od presnosti požadovanej v strojové náradie and robotika do náročného prostredia automobilový and letectvo komponenty.
Materiál a výroba excelentnosť: Preskúmali sme dôležitosť výberu materiálu vrátane chrómová oceľ a nehrdzavejúca oceľ a výhody keramické možnosti pre zvýšený výkon. Dotkli sme sa aj vplyvu rôznych klietka a prísne Presné výrobné procesy ktoré zabezpečujú kvalitu a spoľahlivosť.
Najlepšie postupy inštalácie a údržby: Nakoniec sme zdôraznili, že aj tie najlepšie ložiská vyžadujú správne inštalačné techniky a usilovne lubrication na dosiahnutie ich zamýšľanej životnosti a poskytli sme informácie Riešenie problémov Bežné problémy Zabrániť predčasnému zlyhaniu.

2. Budúcnosť uhlových kontaktných guľôčok

Cesta uhlových kontaktných guľôčkových ložísk je ani zďaleka u konca. Keďže technológia pokračuje vo svojom neúnavnom pochode vpred, očakávame niekoľko kľúčových vývojov, ktorý ďalej zlepší ich schopnosti a rozšíri ich aplikácie:

Pokročilé materiály: Očakávajte pokračujúce inovácie v oblasti materiálových vied, čo vedie k rozvoju ešte ľahších, silnejších a viac odolných voči teplotám a kompozitom. Hybridné ložiská s vylepšenými keramickými komponentmi sa stanú bežnejšími, posúvajú hranice rýchlosti a účinnosti a zároveň znižujú trenie a teplo.
Vylepšená presnosť a výkon: Výrobná presnosť nepochybne dosiahne nové výšky, čo umožní ložiská s ešte prísnejšími toleranciami a zlepšenými povrchovými povrchmi. Umožní to vyššie rýchlosti otáčania, väčšie hustoty zaťaženia v rámci kompaktnejších vzorov a predĺženú prevádzkovú životnosť.
Technológia inteligentného ložiska: Integrácia „inteligentných“ funkcií, ako sú zabudované senzory na monitorovanie teploty, vibrácií a stavu mazania v reálnom čase, sa bude čoraz viac vyskytovať. Tento technologický skok umožní vysoko presný prediktívna údržba , umožňujú prevádzkovateľom predvídať a riešiť potenciálne problémy skôr, ako vedú k nákladným zlyhaniam, čím optimalizujú prevádzkovú dobu a rozšírenie životnosti služieb tak ložísk a strojov, ktoré podporujú.

Keďže priemyselné odvetvia naďalej presadzujú hranice rýchlosti, presnosti a efektívnosti, uhlové kontaktné guľôčkové ložiská zostanú kritickou technológiou umožňujúcou technológiou, ktorá sa neustále vyvíja na splnenie ďalšej generácie inžinierskych výziev.

Webové menu

Vyhľadávanie produktov

Jazyk

Ukončiť ponuku

news

Pochopenie uhlového kontaktného guľôčok: komplexný sprievodca

I. Úvod do uhlových kontaktných guľôčok

1. Čo je uhlové kontaktné ložisko guľôčok?

2. Prečo zvoliť uhlové kontaktné guľové ložiská?
